Tubo de vacío para cabezal Panasonic N610161010AA para CM402 CM602 NPM de 16 cabezales

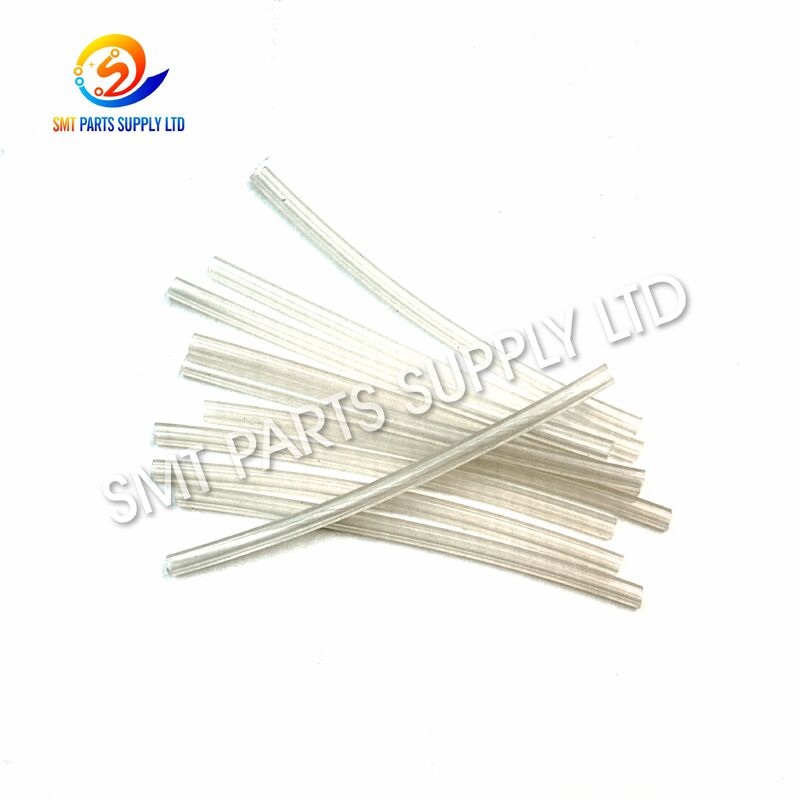

El Tubo de vacío para cabezal Panasonic N610161010AA es un componente neumático de repuesto utilizado en sistemas de colocación SMT compatibles Panasonic CM402, CM602 y NPM de 16 cabezales. Instalado dentro del circuito de vacío del cabezal de colocación, el tubo proporciona una ruta de flujo de aire para la presión negativa generada por el sistema neumático de la máquina.

Durante la colocación de componentes, un rendimiento de vacío estable es esencial para la recogida, transferencia y posicionamiento fiables de los componentes electrónicos. Si un tubo de vacío se endurece, agrieta, daña, restringe o se afloja en su punto de conexión, el rendimiento de succión puede volverse inestable y contribuir a errores de recogida.

Reemplazar el tubo desgastado con la especificación correcta N610161010AA ayuda a restaurar la condición de la vía de vacío del cabezal. Esta pieza es adecuada para fábricas de SMT, fabricantes de EMS, departamentos de mantenimiento de máquinas, centros de reparación de cabezales de colocación y proveedores de repuestos que dan soporte a equipos de colocación Panasonic.

Información básica del producto

Causa – Por qué el tubo de vacío del cabezal necesita ser reemplazado

El sistema de colocación de 16 cabezales realiza ciclos continuos de recogida y colocación a alta velocidad. Por lo tanto, la tubería de vacío dentro del cabezal está expuesta a movimientos repetidos, cambios de presión, vibraciones y largas horas de funcionamiento.

Con el tiempo, estas condiciones de funcionamiento pueden afectar el rendimiento del tubo.

Las causas comunes incluyen:

Un tubo de vacío puede parecer un componente pequeño, pero incluso una fuga menor puede afectar la succión efectiva en la boquilla.

Por esta razón, la tubería de vacío debe incluirse en la inspección rutinaria del cabezal de colocación.

Síntomas comunes que requieren inspección

El Tubo de vacío para cabezal N610161010AA y los componentes de vacío relacionados deben revisarse cuando la producción muestre:

• Recogida de componentes inestable
• Errores de recogida frecuentes
• Caída de componentes durante el movimiento del cabezal
• Nivel de vacío reducido
• Succión intermitente
• Agrietamiento visible del tubo
• Endurecimiento del tubo
• Tubería aplanada o pellizcada
• Conexiones neumáticas flojas
• Alarmas de vacío repetidas relacionadas con el cabezal

Estos síntomas también pueden ser causados por boquillas, filtros, válvulas, accesorios, sensores, generadores de vacío u otros componentes neumáticos.

Por lo tanto, los técnicos de mantenimiento deben inspeccionar el circuito de vacío completo antes de confirmar la pieza defectuosa.

Solución – Reemplazar el tubo de vacío N610161010AA desgastado

Cuando la inspección confirma que el tubo de vacío original está dañado, envejecido, restringido o con fugas, reemplazarlo con el Tubo de vacío para cabezal Panasonic N610161010AA correcto ayuda a restaurar la vía neumática dentro del sistema de 16 cabezales.

Un tubo correctamente ajustado soporta la transmisión estable de presión negativa entre la fuente de vacío y los componentes del lado de la boquilla.

Beneficios de mantenimiento

Para fábricas que operan múltiples máquinas Panasonic, mantener repuestos neumáticos críticos para el cabezal puede mejorar la eficiencia de las reparaciones.

Especificaciones

Identificación recomendada

Para una compra precisa, confirme la combinación completa:

Panasonic + N610161010AA + CM402/CM602/NPM + 16 cabezales

Las configuraciones de máquina pueden variar según el modelo y la versión del cabezal. Siempre verifique el número de pieza original y la configuración del cabezal instalado antes de realizar el pedido.

Aplicación

El Tubo de vacío para cabezal N610161010AA se utiliza en circuitos neumáticos de cabezales de colocación compatibles para equipos SMT Panasonic.

Las aplicaciones de mantenimiento típicas incluyen:

• Mantenimiento del cabezal CM402
• Mantenimiento del cabezal CM602 de 16 cabezales
• Reparación del cabezal NPM
• Servicio del circuito de vacío
• Reemplazo de tubo dañado
• Mantenimiento preventivo del cabezal
• Restauración del cabezal de colocación
• Inventario de repuestos para línea de producción

Entornos de producción típicos

Esta pieza puede dar soporte a líneas SMT que producen:

• Electrónica de consumo
• Electrónica automotriz
• Equipos de comunicación
• Placas de control industrial
• Electrónica de potencia
• Ensamblajes LED
• Hardware de computadora
• Productos para el hogar inteligente
• Ensamblajes electrónicos médicos
• Productos generales de PCB

Independientemente del producto final, la función del tubo de vacío sigue siendo la misma: transferir presión negativa dentro del sistema neumático del cabezal de colocación.

El papel del vacío en la colocación SMT

Una máquina de recogida y colocación depende de la succión por vacío para sujetar los componentes en la punta de la boquilla.

El sistema de vacío general incluye varias piezas relacionadas:

El N610161010AA es parte de esta ruta neumática.

No produce succión por sí mismo. En cambio, permite que el vacío generado viaje a través del conjunto del cabezal a los componentes de recogida relevantes.

Cómo funciona

La operación del N610161010AA se puede entender como parte del ciclo completo de recogida SMT.

1. Comando de recogida

La máquina mueve la boquilla seleccionada sobre el componente suministrado por el alimentador.

2. Generación de vacío

El sistema neumático genera presión negativa de acuerdo con la secuencia de control de la máquina.

3. Transmisión de vacío

El vacío viaja a través del circuito neumático del cabezal.

El Tubo de vacío para cabezal N610161010AA proporciona parte de esta ruta de flujo de aire.

4. Recogida de componentes

La presión negativa llega a la boquilla, creando succión en la punta de la boquilla.

El componente electrónico se levanta del alimentador.

5. Transferencia de componentes

El cabezal de colocación se mueve mientras el vacío continúa sujetando el componente de forma segura.

6. Colocación en PCB

El componente alcanza la posición de montaje programada y se coloca en la PCB.

7. Liberación de vacío

El vacío se conmuta o libera para que el componente se separe de la boquilla.

Este ciclo se repite continuamente durante la producción SMT.

Por lo tanto, la condición estable de la tubería es importante para mantener una respuesta neumática consistente.

Por qué la condición del tubo de vacío es importante

La tubería de vacío puede deteriorarse gradualmente sin fallos evidentes de la máquina.

Un tubo puede desarrollar:

• Pequeñas grietas
• Restricciones internas
• Conexiones flojas
• Endurecimiento superficial
• Secciones aplanadas
• Curvas incorrectas
• Desgaste alrededor de las áreas de conexión

Estos problemas pueden influir en la succión incluso si la máquina continúa funcionando.

La inspección y el reemplazo tempranos pueden ayudar a evitar que un problema neumático menor se convierta en interrupciones de producción repetidas.

Cómo elegir

Seleccionar el tubo de vacío correcto requiere la confirmación de varios parámetros importantes.

1. Confirme el número de pieza

Número de pieza requerido:

N610161010AA

El número de pieza exacto debe ser la primera referencia al comprar.

2. Confirme la configuración del cabezal

Este producto está destinado a:

Aplicación de 16 cabezales

No seleccione un tubo solo por su apariencia, ya que diferentes cabezales de colocación pueden usar diferentes líneas de vacío.

3. Confirme el modelo de máquina

Los modelos aplicables incluyen:

CM402 / CM602 / NPM

Confirme su configuración de equipo real antes de realizar un pedido.

4. Compare el componente existente

Compruebe:

• Número de pieza original
• Ruta general del tubo
• Puntos de conexión del tubo
• Modelo de máquina
• Tipo de cabezal
• Configuración física

Proporcionar una foto del tubo instalado original puede ayudar con la verificación del producto.

5. Envíe la información completa de la consulta

Para una verificación más rápida, proporcione:

Esta información ayuda a reducir pedidos incorrectos y mejora la eficiencia de las cotizaciones.

Recomendaciones de mantenimiento

Inspección regular

Verifique el tubo de vacío para detectar:

• Agrietamiento
• Endurecimiento
• Aplanamiento
• Curvatura anormal
• Desgaste superficial
• Conexiones flojas
• Contaminación

Inspeccione las áreas de conexión

Los extremos del tubo y los conectores neumáticos merecen especial atención, ya que estas áreas pueden experimentar desgaste durante el mantenimiento repetido.

Evite la flexión excesiva

Un enrutamiento incorrecto puede restringir el flujo de aire o crear tensión en el tubo.

Mantenga limpio el sistema de vacío

Se debe evitar que el polvo, el aceite y los residuos entren en el circuito neumático.

Reemplace los tubos dañados de inmediato

Las reparaciones temporales pueden no proporcionar un rendimiento de vacío fiable. Si se confirma el deterioro físico, se recomienda el reemplazo.

Referencia de solución de problemas

El diagnóstico preciso siempre debe incluir el sistema de vacío completo del cabezal en lugar de reemplazar piezas por suposición.

Comparación con otros tubos de vacío para cabezal Panasonic

Estos productos cumplen funciones neumáticas similares pero están destinados a diferentes configuraciones de cabezal.

Siempre pida de acuerdo con el número de pieza exacto y la especificación del cabezal.

Planificación de inventario de repuestos

Para las fábricas de SMT, las piezas neumáticas del cabezal son artículos de inventario de mantenimiento útiles.

Mantener disponible el tubo de vacío para cabezal correcto puede acortar el tiempo de reparación cuando se identifica un problema neumático.

Inspección del producto antes del envío

Los puntos de inspección típicos incluyen:

• Confirmación del número de pieza
• Apariencia del producto
• Condición del tubo
• Condición del área de conexión
• Verificación de cantidad
• Inspección del embalaje

Para pedidos que contienen múltiples piezas SMT Panasonic, el etiquetado individual del número de pieza puede ayudar a simplificar la recepción del almacén y el uso de mantenimiento.

Preguntas frecuentes

P1: ¿Para qué se utiliza el Panasonic N610161010AA?

El N610161010AA es un tubo de vacío para cabezal para aplicaciones compatibles de colocación Panasonic CM402, CM602 y NPM de 16 cabezales. Transfiere presión de vacío dentro del circuito neumático del cabezal para soportar la recogida de componentes.

P2: ¿Es el N610161010AA una boquilla o un soporte de boquilla?

No. El N610161010AA es un tubo de vacío. Pertenece al sistema neumático y transfiere presión negativa a los componentes relacionados en el cabezal de colocación.

P3: ¿Se puede reemplazar el N610161010AA por el tubo de vacío de 12 cabezales?

No deben tratarse como intercambiables sin confirmación técnica. El N610161010AA está identificado para aplicaciones de 16 cabezales, mientras que diferentes configuraciones de cabezal utilizan diferentes números de pieza y disposiciones de tubos.

P4: ¿Qué problemas puede causar un tubo de vacío de cabezal dañado?

Las grietas, fugas, restricciones o conexiones flojas pueden reducir el rendimiento del vacío y contribuir a una recogida débil, sujeción intermitente de componentes o errores de producción relacionados con el vacío.

P5: ¿Cómo puedo confirmar la compatibilidad antes de realizar el pedido?

Proporcione el número de pieza N610161010AA, el modelo de máquina, la configuración de 16 cabezales, la cantidad requerida y una foto del componente existente. Estos detalles hacen que la verificación del producto sea más precisa.

Contáctenos

¿Necesita el Tubo de vacío para cabezal Panasonic N610161010AA para el mantenimiento de CM402, CM602 o NPM de 16 cabezales?

Envíenos su número de pieza, modelo de máquina, configuración del cabezal, cantidad requerida y foto de referencia para una verificación precisa.

Soportamos requisitos de reemplazo individual, mantenimiento programado, proyectos de reparación de cabezales de colocación y compra a granel de repuestos SMT.

Contáctenos para conocer el precio actual, la disponibilidad en stock, el tiempo de entrega y la cotización para el N610161010AA y piezas de máquinas SMT Panasonic relacionadas.
