Panasonic N510069637AA Eje de boquilla de 12 cabezales para máquina SMT CM602

Eje de boquilla Panasonic N510069637AA de 12 cabezales para máquina SMT CM602

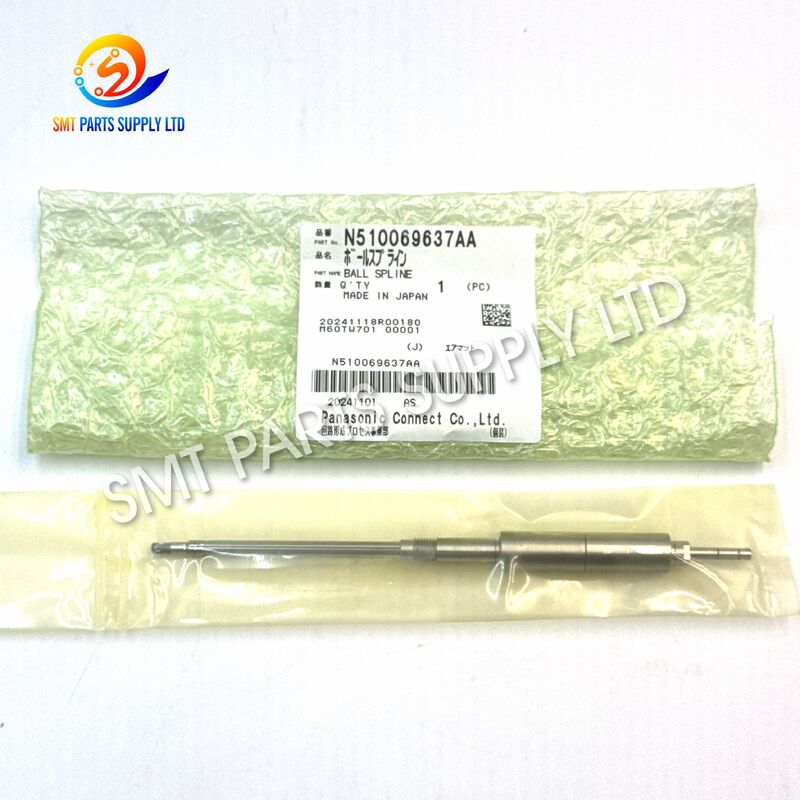

El eje de boquilla Panasonic N510069637AA, también conocido comúnmente como barra de bolas o eje SMT, es un componente mecánico de precisión utilizado en el cabezal de colocación CM602 H12 / 12 boquillas. Su función principal es soportar el movimiento lineal controlado del mecanismo de la boquilla, manteniendo al mismo tiempo una alineación estable durante las operaciones repetitivas de recogida y colocación de componentes. Las referencias de piezas publicadas asocian específicamente el N510069637AA con la configuración del cabezal CM602 12H/H12.

En la producción SMT de alta velocidad, el estado de los componentes mecánicos del cabezal afecta directamente a la estabilidad del movimiento, la repetibilidad de la colocación y el rendimiento general de la máquina. Un eje desgastado, contaminado, doblado o mecánicamente dañado puede aumentar la resistencia o la holgura en el conjunto móvil. La sustitución del eje correcto ayuda a los equipos de mantenimiento a restaurar el estado mecánico del cabezal de colocación sin necesidad de sustituir un conjunto de cabezal completo.

Para realizar un pedido correcto, los usuarios deben verificar el número de pieza N510069637AA, el modelo de máquina CM602 y la configuración del cabezal H12/12 boquillas antes de la compra, ya que se utilizan ejes y barras de bolas Panasonic de aspecto similar en diferentes conjuntos de cabezales.

Causa

Un eje de boquilla funciona continuamente dentro del cabezal de colocación y realiza un gran número de movimientos mecánicos repetidos durante la producción SMT normal. La operación a largo plazo puede afectar gradualmente a su estado superficial y a su precisión mecánica.

Las razones comunes para la inspección o sustitución incluyen:

Cuando un cabezal de colocación comienza a mostrar un movimiento mecánico anormal, el eje debe ser inspeccionado junto con los rodamientos, casquillos, guías, soportes de boquilla, resortes y otros componentes del cabezal relacionados.

El eje no debe considerarse automáticamente la causa de todos los problemas de colocación. Los errores también pueden originarse en las boquillas, sistemas de vacío, motores, sensores, calibración, reconocimiento de componentes, alimentadores, soporte de PCB u otros mecanismos del cabezal.

Solución

La sustitución de un eje de boquilla / barra de bolas N510069637AA desgastado o dañado puede ayudar a restaurar la guía mecánica requerida por el cabezal de colocación CM602 H12.

El proceso de sustitución debe comenzar con una identificación correcta, en lugar de basarse únicamente en la similitud visual.

Confirmación recomendada antes de la sustitución

Antes de la instalación, el personal de mantenimiento también debe inspeccionar las piezas de acoplamiento alrededor del eje. La sustitución de un solo componente sin comprobar el conjunto mecánico circundante puede no resolver completamente un problema existente del cabezal.

Después de la instalación, realizar la inspección de la máquina, la comprobación del movimiento y el procedimiento de calibración adecuados según los requisitos de mantenimiento del equipo.

Especificaciones

El N510069637AA se identifica en múltiples referencias de piezas SMT como una barra de bolas o eje CM602 12H/H12, en lugar de un eje universal para todos los cabezales de colocación Panasonic.

Comparación de referencias de ejes relacionados

Diferentes cabezales de colocación Panasonic utilizan diferentes referencias de ejes o barras de bolas. La apariencia similar no garantiza la intercambiabilidad.

Las referencias de piezas disponibles distinguen el N510069637AA de las barras de bolas NPM H8 y otras referencias de ejes CM402, por lo que la verificación exacta del número de pieza es importante antes de realizar el pedido.

Aplicación

El eje de boquilla CM602 N510069637AA es principalmente adecuado para aplicaciones de mantenimiento y restauración mecánica de cabezales de colocación.

1. Mantenimiento del cabezal CM602

Puede utilizarse al reparar el cabezal de colocación H12 durante el mantenimiento preventivo programado o la inspección mecánica.

2. Sustitución del eje de boquilla

Cuando el eje existente muestra desgaste visible, daños mecánicos, resistencia anormal o holgura inaceptable, la pieza de sustitución correcta puede instalarse tras confirmar la causa.

3. Revisión del cabezal de colocación

Durante una reconstrucción completa del cabezal, los técnicos pueden inspeccionar conjuntamente los ejes, guías, rodamientos, soportes de boquilla, resortes, componentes relacionados con el vacío, sensores y otras piezas móviles.

4. Preparación de repuestos para la línea de producción

Las fábricas que operan equipos CM602 pueden tener disponibles piezas mecánicas de cabezal correctamente identificadas para reducir los retrasos en el suministro cuando se requiere mantenimiento.

5. Restauración de máquinas usadas

El eje también puede considerarse durante la restauración de máquinas CM602 donde el estado mecánico del cabezal de colocación H12 requiere inspección.

Cómo funciona

Durante la colocación de componentes, un cabezal de recogida y colocación realiza un movimiento controlado extremadamente frecuente. El mecanismo de la boquilla debe moverse suavemente, manteniendo una alineación constante con respecto a otras partes del cabezal.

El eje / barra de bolas N510069637AA forma parte de este sistema de guía mecánica.

Su secuencia operativa básica se puede resumir como:

Comando de máquina → Movimiento del cabezal → Movimiento guiado por eje → Posicionamiento de boquilla → Recogida de componente → Colocación → Ciclo de retorno

El eje proporciona una ruta mecánica controlada para el conjunto móvil. Una estructura de barra de bolas está diseñada para soportar movimientos lineales recíprocos de precisión, controlando al mismo tiempo la relación rotacional dentro del conjunto aplicable. El N510069637AA se lista específicamente para la guía lineal eje-boquilla en el cabezal CM602 H12/12NH.

El movimiento estable del eje es importante porque la boquilla realiza ciclos repetidos de recogida y colocación a lo largo de la producción. La resistencia mecánica, la holgura excesiva, la contaminación o los daños pueden interferir con el movimiento normal del cabezal.

Dado que el eje es solo un elemento dentro del mecanismo completo del cabezal de colocación, las piezas relacionadas siempre deben ser revisadas al solucionar problemas.

Cómo elegir

La selección del eje SMT correcto debe basarse en los datos de identificación, no solo en la apariencia.

Paso 1 – Confirmar el número de pieza

Compruebe el componente extraído, la lista de piezas de la máquina, el historial de mantenimiento o la identificación existente.

Para este producto, la referencia requerida debe ser:

N510069637AA

No asuma que otro eje similar es intercambiable.

Paso 2 – Confirmar el modelo de máquina

La aplicación principal de esta pieza es:

Panasonic CM602

Proporcionar solo la marca del equipo no es suficiente, ya que diferentes máquinas y tipos de cabezales Panasonic pueden utilizar diferentes componentes mecánicos.

Paso 3 – Confirmar el tipo de cabezal

Verifique que la máquina esté equipada con el:

Cabezal de colocación H12 / 12 boquillas

La información de piezas publicada identifica el N510069637AA con el cabezal CM602 12H o H12/12NH.

Paso 4 – Comparar el componente existente

Antes de comprar, compare:

Paso 5 – Proporcionar información de la máquina con su consulta

Para una confirmación más rápida, proporcione:

• Número de pieza
• Modelo de máquina
• Tipo de cabezal
• Cantidad requerida
• Fotos de la pieza existente
• Información de serie de la máquina cuando sea necesario

Esta información reduce el riesgo de suministrar un componente mecánicamente similar pero incompatible.

Por qué es importante la selección correcta del eje

El cabezal de colocación es un conjunto de precisión, por lo que la selección del eje no debe basarse únicamente en el tamaño aproximado.

Usar la referencia correcta ayuda con:

Para los equipos de mantenimiento que gestionan varias plataformas SMT Panasonic, almacenar repuestos por máquina + tipo de cabezal + número de pieza es más fiable que almacenarlos solo por descripciones generales como "eje Panasonic".

Recomendaciones de mantenimiento

Mantenga los componentes de precisión del cabezal limpios y protegidos durante el almacenamiento y la instalación.

Las prácticas de manipulación recomendadas incluyen:

• Mantenga la superficie del eje libre de polvo y materiales extraños.
• Evite dejar caer o golpear el componente.
• No fuerce el eje en un conjunto de cabezal incompatible.
• Inspeccione los componentes mecánicos relacionados durante la sustitución.
• Siga el procedimiento de mantenimiento del fabricante de la máquina.
• Complete el ajuste o la calibración del cabezal requeridos después del servicio.
• Conserve los componentes extraídos para compararlos hasta que la reparación se complete con éxito.

Para líneas de producción de alto volumen, la inspección preventiva puede ayudar a identificar el desgaste mecánico antes de que se convierta en una parada inesperada de la máquina.

Preguntas frecuentes

P1: ¿Qué máquina utiliza el Panasonic N510069637AA?

El N510069637AA se asocia principalmente con el cabezal de colocación Panasonic CM602 H12 / 12 boquillas. Aún así, se debe verificar la configuración de la máquina y el cabezal antes de realizar el pedido.

P2: ¿Es el N510069637AA una boquilla?

No. Es un componente de eje de boquilla / barra de bolas instalado dentro del mecanismo del cabezal de colocación. La boquilla de colocación real es un componente consumible separado.

P3: ¿Se puede utilizar el N510069637AA para todas las máquinas SMT Panasonic?

No. Las configuraciones de cabezal CM402, CM602 y NPM de Panasonic pueden utilizar diferentes referencias de ejes o barras de bolas. Siempre haga coincidir el número de pieza original y el tipo de cabezal antes de la sustitución.

P4: ¿Qué información debo proporcionar al solicitar un presupuesto?

Por favor, proporcione N510069637AA, el modelo de máquina CM602, el tipo de cabezal, la cantidad y, preferiblemente, fotos claras de la pieza existente. Esto ayuda a confirmar la compatibilidad antes del envío.

P5: ¿Cuándo se debe comprobar el eje de la boquilla?

La inspección es apropiada cuando hay desgaste visible, contaminación, movimiento anormal, holgura mecánica excesiva, daños físicos, o cuando el cabezal de colocación está en proceso de revisión programada.
