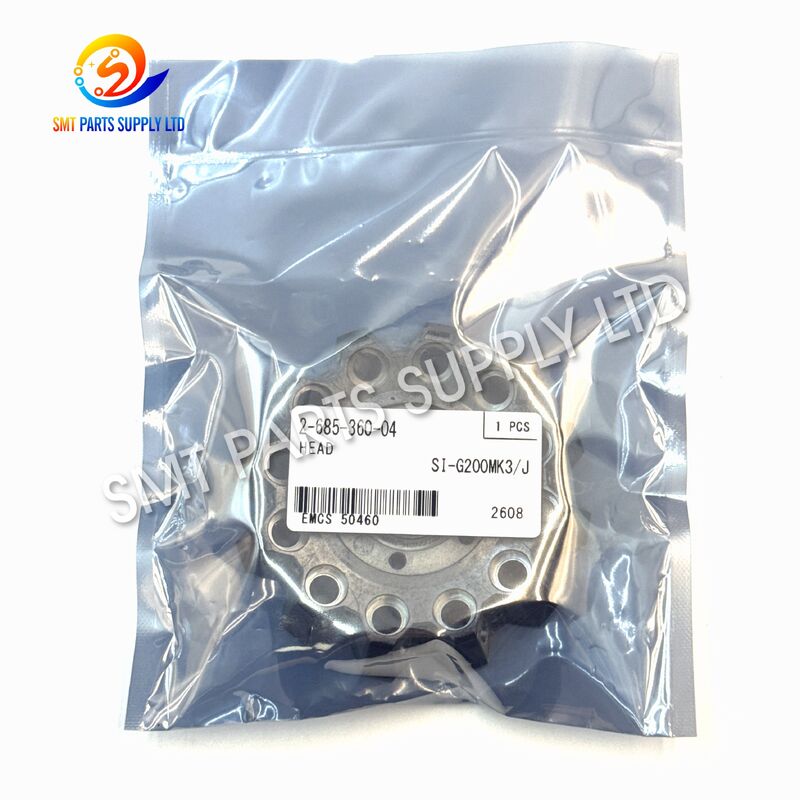

SONY SI-G200MK3J 2-685-360-04 Cabezal de Colocación para Montadora SMT

El SONY SI-G200MK3J 2-685-360-04 Cabezal de Colocación es un ensamblaje mecánico de precisión diseñado para máquinas de pick-and-place SMT compatibles. Realiza operaciones esenciales de manipulación de componentes, incluyendo recogida, transferencia, posicionamiento, rotación y colocación durante el ensamblaje automatizado de PCB.

El cabezal de colocación opera continuamente durante la producción y, por lo tanto, es uno de los ensamblajes funcionales clave que afectan la estabilidad de la máquina. El desgaste, la contaminación, los daños por colisión o el deterioro mecánico pueden provocar recogidas inestables, alarmas repetidas, caídas de componentes, movimiento anormal del cabezal o inconsistencia en la colocación.

Este cabezal de colocación SI-G200MK3J se puede utilizar para mantenimiento de máquinas, reemplazo, reacondicionamiento o preparación de repuestos. Para una selección fiable, los compradores deben confirmar el número de pieza 2-685-360-04, el modelo del cabezal, el modelo de la máquina, la configuración del conector y la apariencia original del ensamblaje antes de realizar el pedido.

Causa

¿Por qué requiere reemplazo un cabezal de colocación SMT?

Un cabezal de colocación funciona a alta frecuencia durante la producción SMT. El movimiento mecánico repetido y la manipulación continua de componentes pueden afectar gradualmente su condición operativa.

Las causas comunes incluyen:

Errores de Recogida Repetidos

Si la máquina informa frecuentemente fallos de recogida, se debe inspeccionar el cabezal de colocación junto con la boquilla, el sistema de vacío, el alimentador, los sensores y la condición del suministro de componentes.

Un problema de recogida no siempre significa que el cabezal completo esté defectuoso. Sin embargo, si otros sistemas relacionados funcionan normalmente y el cabezal presenta un desgaste mecánico obvio, puede ser necesario un reemplazo.

Movimiento Anormal del Cabezal

El movimiento vertical irregular, la holgura mecánica excesiva, la vibración o el ruido anormal pueden indicar desgaste en los componentes móviles del cabezal.

Continuar la producción en estas condiciones puede aumentar:

• Errores de recogida.
• Pérdida de componentes.
• Desviación de colocación.
• Alarmas de la máquina.
• Frecuencia de mantenimiento.
• Interrupción de la producción.

Colisión Mecánica

El contacto inesperado entre el cabezal de colocación y el alimentador, la PCB, el accesorio, la boquilla o un objeto extraño puede causar daños físicos.

Después de una colisión grave, los técnicos deben inspeccionar todo el mecanismo del cabezal antes de reiniciar la producción normal.

Solución

Cabezal de Colocación de Reemplazo para Mantenimiento de Máquinas SMT

Reemplazar el cabezal de colocación SI-G200MK3J puede proporcionar una solución de mantenimiento práctica cuando la unidad original se daña o se vuelve mecánicamente inestable.

Se puede considerar un cabezal de reemplazo completo cuando:

• Reparar componentes internos individuales no es eficiente.
• Múltiples piezas internas muestran desgaste.
• El cabezal original ha sufrido daños por colisión.
• El mantenimiento repetido no restaura el funcionamiento estable.
• Es necesario acortar el tiempo de inactividad de la producción.
• Se requiere un cabezal de repuesto para el mantenimiento preventivo.

Mantener un cabezal de reemplazo en stock también puede ayudar a las fábricas SMT a reducir el tiempo de espera durante el mantenimiento urgente de la máquina.

Inspección Recomendada Antes del Reemplazo

Antes de reemplazar el cabezal completo, verifique los siguientes elementos:

Este procedimiento ayuda a identificar si el problema está relacionado con el cabezal de colocación u otra parte del sistema SMT.

Especificaciones

Comparación de Números de Pieza Relacionados

Pueden existir diferentes revisiones de cabezales de colocación para configuraciones de máquinas relacionadas. Los números de pieza similares no deben considerarse automáticamente intercambiables.

Importante: Los números de revisión similares pueden diferir en estructura mecánica, interfaz de instalación, configuración interna o compatibilidad del equipo. Confirme siempre el número de pieza original antes de la sustitución.

Características Clave del Producto

Manipulación de Componentes de Precisión

El cabezal de colocación es responsable de transportar los componentes SMT desde la posición de alimentación hasta la coordenada de colocación programada en la PCB.

El movimiento estable apoya la manipulación consistente de componentes a lo largo del ensamblaje automatizado.

Reemplazo para Mantenimiento de Máquinas

El cabezal puede prepararse como una unidad de reemplazo para máquinas SMT compatibles que se someten a mantenimiento correctivo o reacondicionamiento de equipos.

Adecuado para Inventario de Repuestos

Para fábricas que utilizan equipos SMT maduros, los repuestos críticos pueden ayudar a reducir el tiempo de inactividad inesperado de la producción.

Ensamblaje Completo del Cabezal

Un cabezal de colocación completo puede ser más conveniente que reemplazar múltiples piezas mecánicas desgastadas individualmente cuando se requiere un mantenimiento extenso.

Aplicación SMT Profesional

Diseñado para entornos de fabricación de electrónica que requieren colocación continua y automatizada de componentes en PCB.

Aplicación

El cabezal de colocación SI-G200MK3J 2-685-360-04 es adecuado para aplicaciones de producción SMT y mantenimiento de máquinas.

Fabricación de Electrónica

Las industrias típicas incluyen:

• Electrónica de consumo.
• Electrónica automotriz.
• Sistemas de control industrial.
• Equipos de comunicación.
• Electrónica de potencia.
• Productos LED.
• Hardware de computadora.
• Electrónica médica.
• Electrónica de electrodomésticos.
• Fabricación de electrónica por contrato.

Mantenimiento de Líneas de Producción SMT

Este producto se puede utilizar para mantener máquinas pick-and-place compatibles en fábricas que operan:

• Producción de PCB de alto volumen.
• Producción en múltiples turnos.
• Líneas SMT de productos mixtos.
• Fabricación de electrónica por contrato.
• Talleres de reacondicionamiento de equipos.
• Centros de servicio de repuestos SMT.

Preparación de Repuestos de Emergencia

El tiempo de inactividad de la producción puede afectar múltiples etapas de una línea SMT.

Una montadora parada puede influir en:

Preparar piezas críticas de la máquina con anticipación puede ayudar a reducir los retrasos en la adquisición.

Cómo Funciona

Paso 1: Suministro de Componentes

Los componentes se suministran a la máquina a través de alimentadores, bandejas u otros sistemas de alimentación compatibles.

El programa de la máquina identifica el componente requerido y la ubicación de recogida.

Paso 2: Posicionamiento del Cabezal

El sistema de movimiento de la máquina acerca el cabezal de colocación a la posición de recogida programada.

El posicionamiento preciso ayuda a alinear la boquilla con el componente.

Paso 3: Recogida de Componentes

La boquilla recoge el componente, típicamente usando succión de vacío.

El cabezal de colocación trabaja junto con la boquilla y el sistema de vacío para mantener una retención estable del componente.

Paso 4: Transferencia de Componentes

Después de la recogida, el cabezal mueve el componente desde el área de alimentación hacia la posición de colocación en la PCB.

El funcionamiento mecánico estable ayuda a prevenir la caída de componentes durante el movimiento.

Paso 5: Reconocimiento y Ajuste

El sistema de reconocimiento de la máquina puede inspeccionar el componente y calcular la corrección de posición o rotación.

El cabezal se mueve entonces según los datos de colocación corregidos.

Paso 6: Colocación

El componente se baja a la posición programada en la PCB y se libera.

El cabezal se prepara entonces para el siguiente ciclo de colocación.

Relación del Sistema de Cabezal de Colocación

El cabezal de colocación no opera de forma independiente. Trabaja junto con varios sistemas de la máquina.

Por esta razón, la resolución de problemas debe evaluar todo el sistema antes de reemplazar el cabezal.

Cómo Elegir

1. Verifique el Número de Pieza Original

Confirme que el ensamblaje existente lleva la referencia de pieza correcta:

2-685-360-04

La verificación del número de pieza debe ser el primer paso al buscar un reemplazo.

2. Confirme el Modelo del Cabezal

Confirme:

SI-G200MK3J

El modelo del cabezal debe coincidir con la configuración original de la máquina.

3. Proporcione el Modelo de la Máquina

Diferentes revisiones de máquinas pueden usar diferentes configuraciones de cabezal.

Por favor, proporcione el modelo completo de la máquina siempre que sea posible.

4. Proporcione Fotos Claras del Producto

Las fotos recomendadas incluyen:

• Vista frontal.
• Vista trasera.
• Vista superior.
• Vista inferior.
• Etiqueta del número de pieza.
• Área del conector.
• Interfaz de instalación.

Las fotos son particularmente útiles cuando la documentación del equipo antiguo no está disponible.

5. Verifique el Conector y la Interfaz de Instalación

Dos cabezales con apariencia externa similar pueden usar diferentes:

• Conectores.
• Posiciones de montaje.
• Interfaces mecánicas.
• Estructuras internas.
• Especificaciones de revisión.

No elija un cabezal de colocación basándose solo en la apariencia.

6. Confirme la Información de Serie de la Máquina

Si está disponible, proporcione el número de serie de la máquina o la información de producción.

Esto puede ser útil al verificar las revisiones del equipo.

Información Recomendada para el Comprador

Proporcionar información completa ayuda a acortar el tiempo de confirmación técnica y cotización.

Recomendaciones de Mantenimiento

Mantenga el Cabezal Limpio

Los residuos de componentes, el polvo y la contaminación de la producción pueden acumularse alrededor de los mecanismos móviles.

La inspección regular puede ayudar a mantener un funcionamiento estable.

Inspeccione el Movimiento Mecánico

Verifique si hay:

• Vibración inusual.
• Holgura mecánica excesiva.
• Ruido anormal.
• Movimiento irregular.
• Daño físico visible.

Verifique los Componentes de Vacío

La inestabilidad de la recogida también puede estar relacionada con:

• Boquillas obstruidas.
• Tuberías de vacío.
• Sellos.
• Filtros.
• Válvulas.
• Succión insuficiente.

Estos elementos deben verificarse antes de decidir reemplazar el cabezal completo.

Calibración Después del Reemplazo

Después de instalar otro cabezal de colocación, se recomienda la calibración o verificación de la máquina.

Los técnicos pueden necesitar verificar:

• Posición del cabezal.
• Centro de la boquilla.
• Posición de recogida.
• Posición de colocación.
• Altura.
• Rotación.
• Alineación de visión.
• Posición de origen de la máquina.

La máquina solo debe regresar a producción después de que se hayan verificado las condiciones de operación y la calidad de colocación.

Preguntas Frecuentes

P1: ¿Cuál es la función del cabezal de colocación SI-G200MK3J 2-685-360-04?

El cabezal de colocación realiza la recogida, transferencia, posicionamiento y colocación de componentes durante el ensamblaje automático de PCB SMT. Trabaja junto con la boquilla, el sistema de vacío, el sistema de movimiento y el sistema de visión de la máquina.

P2: ¿Es 2-685-360-04 adecuado para todas las máquinas SI-G200MK3?

La compatibilidad debe verificarse utilizando el número de pieza original, el modelo del cabezal, la configuración de la máquina, la interfaz del conector y las fotos del cabezal existente. Diferentes revisiones de máquinas o cabezales pueden usar diferentes configuraciones.

P3: ¿Cuándo se debe reemplazar el cabezal de colocación?

El reemplazo puede considerarse cuando hay desgaste mecánico significativo, daños por colisión, movimiento anormal, alarmas repetidas relacionadas con el cabezal o funcionamiento inestable que no se puede corregir mediante mantenimiento normal.

P4: ¿Son intercambiables 2-685-360-04, 2-685-360-05 y 2-685-360-06?

No asuma la intercambiabilidad directa basándose solo en números de pieza similares. Diferentes revisiones pueden tener diferencias mecánicas o de configuración. Se recomienda la confirmación técnica antes de reemplazar una revisión por otra.

P5: ¿Qué información debo proporcionar para una cotización?

Por favor, envíe el modelo de la máquina, el modelo del cabezal, el número de pieza original, la cantidad requerida, el requisito de condición del producto y fotos claras del cabezal de colocación existente para una confirmación más rápida.

Contáctenos

¿Busca un SONY SI-G200MK3J 2-685-360-04 Cabezal de Colocación para mantenimiento de máquinas SMT, reemplazo o inventario de repuestos?

Por favor, envíenos:

• Modelo de la máquina.
• Modelo del cabezal.
• Número de pieza original.
• Cantidad requerida.
• Fotos del cabezal existente.
• Fotos del conector y de instalación si están disponibles.
• Condición requerida del producto.
• Destino de entrega.

Podemos ayudar con la identificación del producto y la verificación de compatibilidad antes de la cotización.

También suministramos una amplia gama de piezas de máquinas SMT, incluyendo cabezales de colocación, alimentadores, boquillas, motores, componentes servo, sensores, cilindros, correas, placas de control, piezas de vacío, ensamblajes mecánicos y otras piezas de repuesto para el mantenimiento de líneas de producción SMT.

Envíe su modelo de máquina y número de pieza para cotización y confirmación de disponibilidad.
