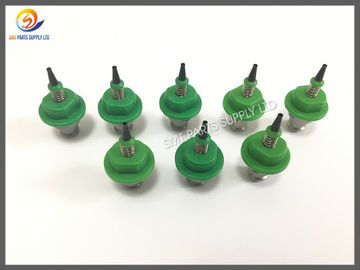

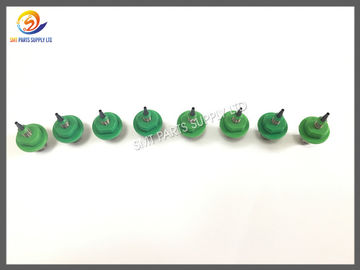

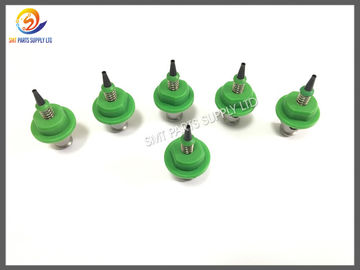

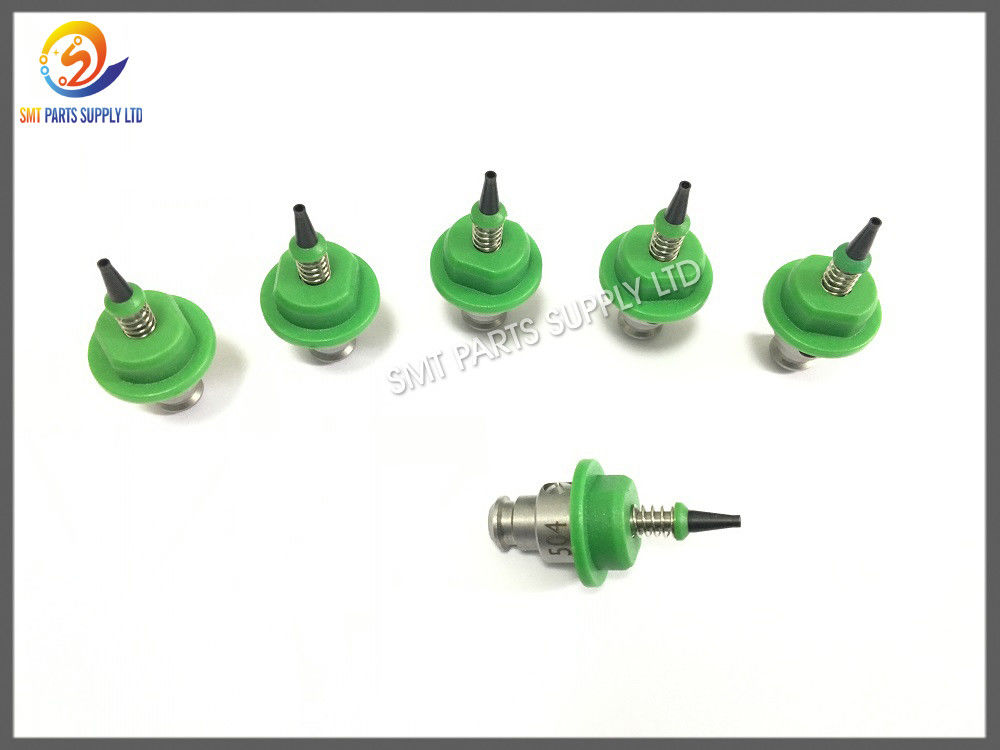

JUKI 504 SMT Boquilla con cuerpo metálico de precisión para succión al vacío y colocación precisa en KE2050 y KE2060

La boquilla SMT de precisión JUKI 504 40001342 es una boquilla de selección y colocación comúnmente utilizada para las máquinas de colocación SMT JUKI, especialmente los equipos de las series JUKI KE2050 y KE2060.Esta boquilla está diseñada para la recogida de vacío estable, el posicionamiento preciso de los componentes y la liberación suave durante el ensamblaje SMT de alta velocidad.es adecuado para el manejo de componentes SMD pequeños y medianos en líneas de fabricación de electrónicaUna buena boquilla puede afectar directamente la precisión de colocación, la estabilidad de producción, la tasa de pérdida de componentes y la eficiencia de la máquina.dañado, o boquillas inestables en el tiempo ayuda a reducir la elección errónea, lápida, desplazamiento de la colocación, caída de componentes y parada de la línea.mantenimiento de máquinas, apoyo de la línea de alimentación, servicio de reparación y uso de reemplazo en talleres de producción de PCBA.

En la producción SMT, la boquilla es una pequeña pieza de repuesto, pero juega un papel muy importante en todo el proceso de montaje.generar succión al vacíoSi la boquilla está desgastada, sucia, agrietada, bloqueada, doblada o no coincide con el tamaño del componente,todo el proceso de colocación puede volverse inestable.

Para las máquinas JUKI KE2050 y KE2060, la producción diaria generalmente incluye muchos tipos de componentes, diferentes tamaños de paquetes, diferentes posiciones de alimentación y largas horas de funcionamiento.,la punta de la boquilla puede entrar en contacto con componentes, bolsas de cinta, cubiertas de alimentación, bandejas, superficies de PCB o herramientas de limpieza.el orificio de succión puede bloquearse parcialmenteEstos problemas pueden causar defectos de producción y reducir la producción.

Para las fábricas SMT, los problemas de la boquilla a menudo son difíciles de notar al principio. La máquina puede seguir funcionando, pero la tasa de defectos aumenta lentamente. Los operadores pueden ver más errores de recogida,más fallas en el reconocimiento de la visiónSi la boquilla no se reemplaza a tiempo, el problema puede extenderse a toda la línea.bombas de vacío, y datos de la placa, mientras que la verdadera razón puede ser una pequeña boquilla desgastada.

La boquilla JUKI 504 se selecciona generalmente para componentes que requieren un área de succión mediana y pequeña.puede tocar componentes adyacentes o no centrar partes pequeñas correctamenteSi la boquilla seleccionada es demasiado pequeña, la fuerza de succión puede ser insuficiente. Por lo tanto, el uso del modelo de boquilla correcto es importante para una producción SMT estable.

La boquilla SMT JUKI 504 40001342 proporciona una solución práctica de reemplazo para el mantenimiento de la máquina de recogida y colocación JUKI.la máquina puede restaurar una mejor succión al vacíoPara los clientes que mantienen JUKI KE2050, KE2060, o máquinas SMT relacionadas,Mantener las boquillas JUKI 504 en stock de piezas de repuesto puede ayudar a reducir los tiempos de inactividad y apoyar una recuperación más rápida de la producción.

Esta boquilla es adecuada para su uso en líneas de producción SMT donde se requiere un manejo estable de componentes.reparación de máquinas de segunda manoUna boquilla correcta ayuda a mejorar la estabilidad de la máquina y apoya un mejor rendimiento en el ensamblaje de PCBA.

La boquilla JUKI 504 está hecha para el manejo preciso de componentes en el ensamblaje SMT. Su estructura está diseñada para soportar la captación de vacío, el movimiento preciso y la liberación rápida.Para líneas de producción con alta velocidad de colocaciónLa elección de una boquilla fiable ayuda a la máquina a mantener una mejor repetibilidad y reduce la interrupción innecesaria de la línea.

Una buena boquilla SMT no solo debe adaptarse a la máquina, sino también a la aplicación del componente.y paquete de componentesSi es posible, los clientes pueden proporcionar fotos de la boquilla existente o la mesa de boquilla de la máquina. Esto ayuda a evitar la compra errónea y garantiza una entrega más rápida.

JUKI 504 40001342 La boquilla SMT se utiliza principalmente en las máquinas de selección y colocación SMT para el manejo de componentes SMD.Es adecuado para fábricas de fabricación de electrónica que producen placas PCBA para electrónica de consumo, dispositivos de control industrial, productos de comunicación, productos LED, electrónica automotriz, placas de alimentación, electrónica médica, productos para el hogar inteligente y otros conjuntos electrónicos.

En el proceso SMT, los componentes son suministrados por alimentadores, bandejas o tubos.Luego el sistema de visión comprueba la posición del componente y el ánguloDespués de la corrección, la cabeza se mueve a la posición del PCB y coloca el componente sobre las almohadillas de pasta de soldadura.Si la succión es débil o la punta de la boquilla está dañada, el componente puede desplazarse, caer o girar.

Para los gerentes de la línea SMT, el inventario de las boquillas es una parte importante de la preparación de la producción.La falta de la boquilla correcta puede detener la línea de producción completaMantener las boquillas JUKI 504 en stock puede ayudar a los equipos de producción a responder más rápidamente a las alarmas de la máquina y reducir los retrasos en la entrega.

La boquilla SMT JUKI 504 funciona mediante succión al vacío y posicionamiento mecánico.La boquilla desciende hasta el componenteEl sistema de vacío se enciende y el componente se levanta del bolsillo de la cinta. La máquina luego comprueba el componente a través del sistema de visión o el proceso de centración.la cabeza se mueve a la ubicación del PCB, desciende, apaga el vacío o aplica el aire de liberación, y coloca el componente en la almohadilla de pasta de soldadura.

La boquilla debe realizar cada paso sin problemas. Debe tener el tamaño correcto del agujero, la superficie de contacto correcta, la trayectoria de vacío estable y una buena condición mecánica. Si la superficie de la boquilla es irregular,el componente no puede estar planoSi el agujero está bloqueado, la fuerza de succión se reducirá. Si la boquilla está doblada, el componente puede colocarse con desplazamiento. Si la boquilla no es el modelo correcto, la fuerza de succión se reducirá.el área de recogida puede no coincidir con el tamaño del componente.

Para que la boquilla JUKI 504 siga funcionando correctamente, los operadores deben inspeccionarla y limpiarla con regularidad.Utilice con cuidado las herramientas de limpieza adecuadas y el aire comprimido. No deje caer la boquilla sobre superficies duras. Guarde las boquillas no utilizadas en una caja limpia o una bolsa protectora.y si la boquilla tiene deformación.

La elección de la boquilla SMT correcta es importante para la calidad de la producción.paquete de componentesSi la línea de producción utiliza JUKI KE2050 o KE2060, JUKI 504 puede ser una de las opciones de boquilla comunes.la selección final debe seguir siempre la tabla de boquillas de la máquina y los requisitos del paquete de componentes..

1. Confirme el número de la pieza antes de ordenar.
2. Confirme si la mesa de boquilla de su máquina incluye un JUKI 504.
3. Compruebe si el tamaño de la boquilla coincide con el paquete de su componente.
4. Para la producción urgente, mantenga varias piezas en el stock de repuestos.
5. No mezcle diferentes números de boquillas sin etiquetas claras.
6. Si no está seguro, envíenos el modelo de la máquina y la foto de la boquilla para confirmación.
7. Para pedidos a granel, solicite el método de embalaje y el calendario de entrega con antelación.
8. Para el servicio de reparación, confirme si se acepta nuevo, usado o copia nuevo.

Suministramos piezas de repuesto de máquinas SMT para clientes internacionales, incluidas boquillas, alimentadores, motores, controladores, placas, sensores, cámaras, válvulas, cilindros, correas, filtros y consumibles de la máquina.Nos centramos en la confirmación rápida del modelo.Para los pedidos de boquillas JUKI, podemos ayudar a los clientes a confirmar el modelo de boquilla, comprobar el stock, proporcionar fotos del producto,y organizar el envío de acuerdo con las necesidades de producción.

P1: ¿Cuál es el número de pieza de la boquilla SMT JUKI 504?
A1: ¿Qué es esto?El número de pieza comúnmente utilizado para la boquilla SMT JUKI 504 es 40001342. Se utiliza para aplicaciones SMT y debe confirmarse con el modelo de la máquina y la tabla de boquillas antes de realizar el pedido.

P2: ¿Qué máquinas JUKI pueden usar esta boquilla 504?
A2: ¿Qué es esto?La boquilla JUKI 504 se utiliza comúnmente para las máquinas de recogida y colocación SMT JUKI KE2050 y KE2060.

P3: ¿Cuál es el tamaño común de la boquilla JUKI 504 40001342?
A3: ¿Qué es eso?La especificación común es O.D. φ1.5mm e I.D. φ1.0mm. Este tamaño es adecuado para aplicaciones de recogida de componentes SMD seleccionadas,Pero la selección final depende del paquete de componentes y del programa de producción..

P4: ¿Cuándo debo reemplazar la boquilla SMT?
A4: No hay más.Reemplace la boquilla cuando encuentre frecuentes errores de selección, vacío débil, caída de componentes, desplazamiento de la colocación, desgaste visible, obstrucción o deformación.La sustitución oportuna ayuda a reducir el tiempo de inactividad de la máquina y mejora la estabilidad del montaje.

P5: ¿Puede suministrar boquillas JUKI 504 nuevas y usadas?
A5: No se puedeSí, las opciones nuevas, usadas o copias nuevas se pueden suministrar según el stock y la solicitud del cliente. Por favor, confirme su condición requerida, cantidad, destino y urgencia de entrega antes de la cotización.

Si está buscando una boquilla SMT de precisión JUKI 504 40001342 para KE2050, KE2060, u otras máquinas de recogida y colocación JUKI SMT, póngase en contacto con nosotros para obtener una cotización rápida y confirmación del modelo.Podemos apoyar a las fábricas SMT, fabricantes de PCBA, empresas de reparación de equipos, distribuidores en el extranjero y equipos de mantenimiento con suministro de repuestos prácticos.

Por favor, envíenos la siguiente información para una cotización más rápida:

Póngase en contacto con nosotros hoy para obtener el precio de la boquilla JUKI 504 SMT, disponibilidad de stock, tiempo de entrega y solución de reemplazo adecuada para su línea de producción SMT.
