Yamaha KLW-M711S-A2 precisión mecánica SMT cabeza de boquilla para YSM20R con movimiento de boquilla controlado

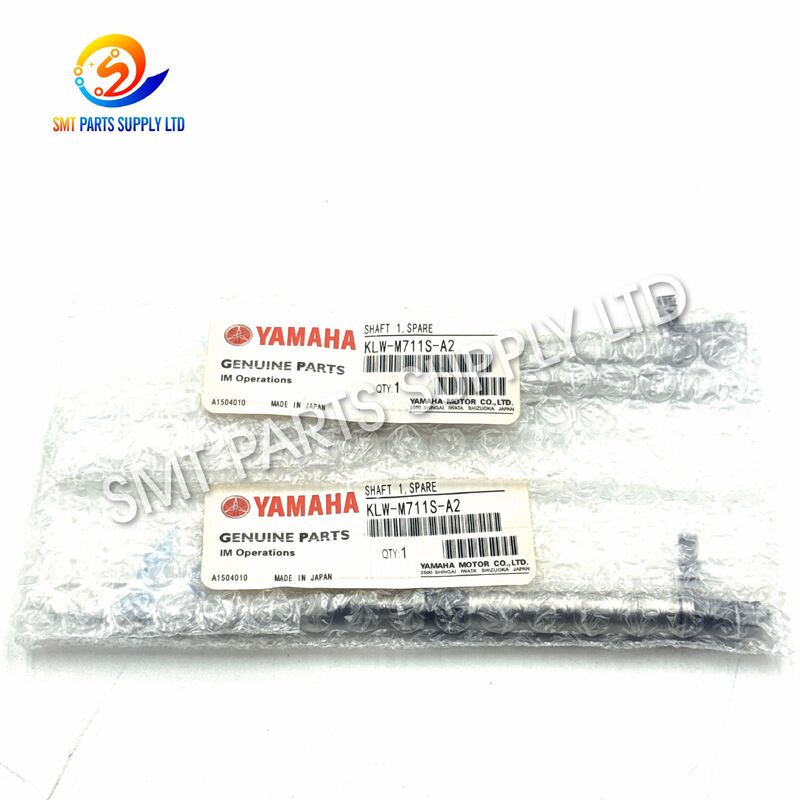

Yamaha KLW-M711S-A2 Eje 1 Varilla de cabezal de boquilla para YSM20R

La varilla del cabezal de boquilla con eje 1 Yamaha KLW-M711S-A2 es una pieza de repuesto mecánica de precisión desarrollada para aplicaciones de mantenimiento del cabezal de colocación YSM20R compatibles. Instalado dentro del mecanismo de movimiento de la boquilla, el eje ayuda a guiar el movimiento vertical controlado durante la recogida, transferencia, reconocimiento y colocación de componentes electrónicos.

La producción a largo plazo, las colisiones de boquillas, la contaminación de la superficie, el mantenimiento insuficiente, el desgaste de los cojinetes o la instalación incorrecta pueden provocar que el eje original se raye, se doble, se desgaste o sea difícil de mover. Estas condiciones pueden contribuir a un recorrido inestable de la boquilla, errores repetidos de recolección, vibraciones anormales, altura de colocación inconsistente y tiempo de inactividad innecesario de la máquina.

KLW-M711S-A2 es adecuado para fábricas de SMT, proveedores de servicios de fabricación de productos electrónicos, departamentos de mantenimiento, empresas de reparación de máquinas y distribuidores internacionales de repuestos. Debido a que las estructuras del cabezal y las revisiones de las piezas pueden diferir, los compradores deben confirmar el número de pieza completo, la posición del eje 1, la configuración de la máquina, las fotografías de las piezas retiradas y las condiciones de suministro requeridas antes de realizar un pedido.

El eje de la boquilla realiza movimientos mecánicos repetidos durante cada ciclo de colocación. En la producción de gran volumen, la pieza puede completar miles de movimientos durante cada turno de operación. Su condición de funcionamiento puede verse afectada gradualmente por fricción, contaminación, impacto, desgaste de los componentes circundantes o mantenimiento incorrecto.

Un eje que ya no se mueve libremente puede influir en toda la secuencia de recogida y colocación. Sin embargo, síntomas similares también pueden ser causados ​​por una boquilla dañada, cojinete desgastado, resorte débil, soporte contaminado, fuga de vacío, falla de la válvula, calibración incorrecta o inestabilidad del alimentador. Se recomienda una inspección completa antes del reemplazo.

El mecanismo del cabezal de la boquilla debe inspeccionarse cuando ocurra una o más de las siguientes condiciones:

• El eje de la boquilla no se mueve suavemente durante la inspección manual.
• La boquilla regresa lentamente después del movimiento hacia abajo.
• Se producen errores de recogida repetidos en varias posiciones del alimentador.
• La altura de colocación se vuelve inconsistente.
• El cabezal produce vibraciones o ruidos mecánicos inusuales.
• Aparecen rayones visibles o marcas de desgaste en el eje.
• La boquilla muestra un espacio lateral excesivo.
• El rendimiento del aspirador cambia después del movimiento del cabezal.
• La máquina experimenta repetidas alarmas relacionadas con las boquillas.
• El rendimiento de la colocación mejora temporalmente después de la limpieza.
• Se ha producido una colisión de boquilla o un choque de componentes.
• El mecanismo de la cabeza se siente más ajustado que en otras posiciones.

Estos síntomas no confirman automáticamente la falla del eje. Se debe evaluar el sistema mecánico y de vacío completo antes de pedir piezas de repuesto.

Reemplazar un eje KLW-M711S-A2 desgastado, doblado, rayado o contaminado puede ayudar a restaurar el movimiento mecánico de un conjunto de cabezal de colocación compatible.

Un reemplazo seleccionado correctamente puede ayudar:

• Restaurar un movimiento más suave de la boquilla.
• Reducir la resistencia mecánica anormal.
• Mejorar la consistencia del retorno de la boquilla.
• Reduzca la vibración causada por las superficies dañadas del eje.
• Admite recogida de componentes estable.
• Mejorar la eficiencia del mantenimiento.
• Reducir el tiempo de inactividad no planificado del equipo.
• Evite el funcionamiento continuo con un eje doblado.
• Proteja los rodamientos y soportes relacionados de daños secundarios.
• Cree un inventario confiable de repuestos de emergencia.

Las dimensiones exactas del eje, las tolerancias, el grado del material, el tratamiento de la superficie y las diferencias de revisión deben verificarse utilizando documentación técnica aprobada o el componente retirado. Los valores dimensionales no confirmados no deben utilizarse como estándares de compra o instalación.

Una apariencia similar no confirma la intercambiabilidad. Un sufijo diferente puede indicar una revisión del diseño, posición del eje, disposición de las ranuras, tratamiento de la superficie, estructura del soporte o configuración del cabezal compatible.

Antes de sustituir un código por otro, confirme:

• El número de pieza completo.
• Posición del eje 1 o del eje 2.
• Modelo de máquina.
• Número de serie de la máquina.
• Modelo de cabezal de colocación.
• Estructura de ranuras y ranuras.
• Extremos del eje superior e inferior.
• Posiciones de rodamientos y collares.
• Dimensiones de la pieza retirada.
• Información de la lista de piezas de la máquina.
• Fotografías de producto desde varios ángulos.
• Modificaciones anteriores de la máquina.

La varilla del cabezal de boquilla con eje 1 KLW-M711S-A2 se utiliza para el mantenimiento y reparación de mecanismos de cabezal de colocación SMT compatibles.

• Fábricas de producción SMT.
• Proveedores de servicios de fabricación de productos electrónicos.
• Empresas de montaje de PCB.
• Fabricantes de electrónica automotriz.
• Fábricas de electrónica de consumo.
• Fabricantes de iluminación LED.
• Productores de equipos de control industrial.
• Fabricantes de electrónica médica.
• Departamentos de mantenimiento de máquinas.
• Empresas de reparación de equipos SMT.
• Empresas de restauración de equipos usados.
• Distribuidores internacionales de repuestos SMT.
• Centros regionales de servicio técnico.

El eje forma parte del sistema de guiado mecánico dentro del cabezal colocador. Admite el movimiento controlado de la boquilla mientras la máquina toma componentes de los alimentadores y los coloca en la PCB.

Un eje correctamente instalado ayuda a soportar:

• Descenso suave de la boquilla.
• Retorno constante de la boquilla.
• Contacto controlado con el componente.
• Alineación mecánica estable.
• Movimiento lateral reducido.
• Menor vibración anormal.
• Operación repetible del cabezal de colocación.
• Solución de problemas de la máquina más sencilla.

El eje trabaja junto con la boquilla, el soporte, el cojinete, el collar, el resorte, el sello, el canal de vacío, la válvula, el sensor, la cámara y el sistema de calibración. Es posible que reemplazar solo el eje no resuelva el problema cuando otros componentes relacionados están dañados.

Cada pedido debe suministrarse de acuerdo con el número de pieza, la condición, la cantidad, los componentes incluidos y el método de embalaje confirmados.

Para productos inspeccionados usados ​​o reacondicionados, la cotización debe identificar:

• Estado cosmético real.
• Marcas de uso visibles.
• Estado de inspección o prueba.
• Accesorios incluidos.
• Términos de garantía.
• Fotografías de producto disponibles.
• Método de embalaje.

Verifique cada letra, número y sufijo del componente instalado. KLW-M711S-A2 no debe seleccionarse sólo porque se parece a las versiones A0, B0 o B2.

Proporcione el modelo completo de la máquina y el número de serie. La información del modelo de máquina ayuda a limitar la aplicación, pero puede no ser suficiente por sí sola.

Una misma serie de máquinas puede utilizar diferentes configuraciones de cabezal. Proporcione la etiqueta del cabezal, el código de ensamblaje o fotografías claras de la instalación.

Verifique que la pieza requerida estéEje 1. El eje 2 u otras posiciones pueden utilizar una estructura diferente.

Determine si la reparación requiere:

• Solo eje.
• Eje y rodamiento.
• Eje y soporte.
• Eje con resorte y collar.
• Conjunto completo de cabezal-eje.
• Juego completo de reparación de cabezales de colocación.

Proporcione fotografías claras que muestren:

• El eje completo.
• Ambos extremos del eje.
• Ranuras y ranuras.
• Posición del cuello.
• Área de contacto del rodamiento.
• Marcas de identificación.
• Dirección de instalación.
• Titular relacionado.
• Zona dañada.
• Ubicación del cabezal de colocación.

Inspeccione la boquilla, el cojinete, el soporte, el resorte, el collar, el sello, el conducto de vacío y la válvula. La reutilización de piezas relacionadas dañadas puede provocar que el nuevo eje falle prematuramente.

Especifique claramente la condición requerida:

Para consultas urgentes, proporcione:

• País de destino.
• Código Postal.
• Cantidad requerida.
• Fecha de entrega prevista.
• Mensajería o método de envío preferido.
• Requisitos de documentos de importación.

Las fábricas que operan varias máquinas YSM deben mantener en stock piezas de cabezal críticas confirmadas. El inventario de emergencia verificado ayuda a reducir el tiempo de inactividad cuando se requiere transporte internacional.

Se recomienda la instalación profesional por parte de un técnico de mantenimiento SMT capacitado.

1. Detenga la máquina según el procedimiento de parada aprobado.
2. Aislar la energía eléctrica y neumática cuando sea necesario.
3. Mueva el cabezal a una posición de mantenimiento segura.
4. Registre la orientación original del eje y la secuencia de montaje.
5. Utilice herramientas limpias adecuadas para componentes de cabezales de precisión.
6. Retire la boquilla y los componentes relacionados con cuidado.
7. Inspeccione el eje viejo en busca de desgaste, dobleces y rayones.
8. Revise los cojinetes, soportes, collares, resortes y sellos.
9. Limpie el área de instalación utilizando un método aprobado.
10. Compare la pieza nueva con el eje retirado.
11. Confirme el número de pieza completo y la posición del eje 1.
12. Instale el repuesto sin golpear el eje.
13. Vuelva a ensamblar todos los componentes relacionados en el orden correcto.
14. Compruebe el movimiento manual suave antes de la operación.
15. Restaure la energía y el aire de la máquina de manera segura.
16. Complete la inicialización o calibración cuando sea necesario.
17. Pruebe la captación de la boquilla y el rendimiento del vacío.
18. Realice la colocación de prueba a una velocidad controlada.
19. Inspeccione los resultados de recogida, reconocimiento, altura y ubicación.
20. Vuelva a poner la máquina en producción sólo después de un funcionamiento estable.

• No instale un eje visiblemente doblado.
• No golpee superficies de precisión con herramientas metálicas.
• No mezcle los componentes del eje 1 y del eje 2.
• No utilice lubricantes no aprobados.
• No reutilice cojinetes o soportes dañados.
• No fuerce un eje que no coincida en el conjunto.
• No pase por alto la protección de seguridad de la máquina.
• No continúe la producción cuando persista una resistencia anormal.
• No asuma que sufijos similares son intercambiables.
• Siga la documentación de mantenimiento del equipo.

El eje se puede proteger mediante:

1. Embalaje interior individual limpio.
2. Protección resistente a la humedad donde sea necesario.
3. Amortiguación suave alrededor de superficies de precisión.
4. Una caja individual claramente etiquetada.
5. Cartón de exportación exterior reforzado.
6. Soporte adicional para envíos consolidados.

• Evite que se doble durante el transporte.
• Evite rayar la superficie.
• Reducir los daños por colisión.
• Proteger contra el polvo y la humedad.
• Mantenga los diferentes modelos separados.
• Conserve las etiquetas de números de pieza.
• Simplifique la recepción de la inspección.
• Admite entrega urgente internacional.

El número KLW-M711S-A2 normalmente se describe como repuesto del eje 1. Los cojinetes, soportes, resortes, collares, sellos y otros componentes del cabezal se incluyen únicamente cuando se indica claramente en la cotización.

Proporcione el modelo completo de la máquina, el número de serie, el tipo de cabezal de colocación, el número de pieza instalada, la posición del eje 1 y fotografías claras. Comparar el componente eliminado es el método de confirmación más seguro.

No se debe asumir el reemplazo directo. Diferentes sufijos pueden indicar otra revisión, posición del eje, estructura de ranura o configuración del cabezal. Confirme todos los detalles estructurales antes de la sustitución.

Los posibles síntomas incluyen movimiento restringido, retorno lento, vibración anormal, espacio excesivo, rayones visibles, errores repetidos de recolección, altura de colocación inconsistente o problemas mecánicos después de una colisión con la boquilla.

Verifique el movimiento manual, el bloqueo de la boquilla, el estado de los cojinetes, la instalación del resorte, la captación de vacío, la calibración del cabezal, el rendimiento del reconocimiento, la altura de colocación y los resultados de la producción de prueba antes de volver a poner la máquina en pleno funcionamiento.

SMT PARTS SUPPLY LTD.

Por favor envíe la siguiente información para una cotización rápida y precisa:

• Nombre del producto y número de pieza completo.
• Modelo de máquina y número de serie.
• Tipo de cabezal de colocación.
• Cantidad requerida.
• Posición del eje.
• Condición requerida del producto.
• Fotografías claras del componente eliminado.
• Fotografías del lugar de instalación.
• Piezas dañadas relacionadas.
• País de destino y código postal.
• Requisito de entrega estándar o urgente.

Nuestro equipo de ventas revisará la aplicación y proporcionará las condiciones disponibles, orientación sobre compatibilidad, cotización, plazo de entrega, detalles del embalaje, información de garantía y opciones de envío.

Para averías urgentes de la máquina, por favor indique claramente la fecha de entrega requerida y adjunte fotografías de la etiqueta de la pieza, estructura del eje, cabezal de colocación y zona dañada.
